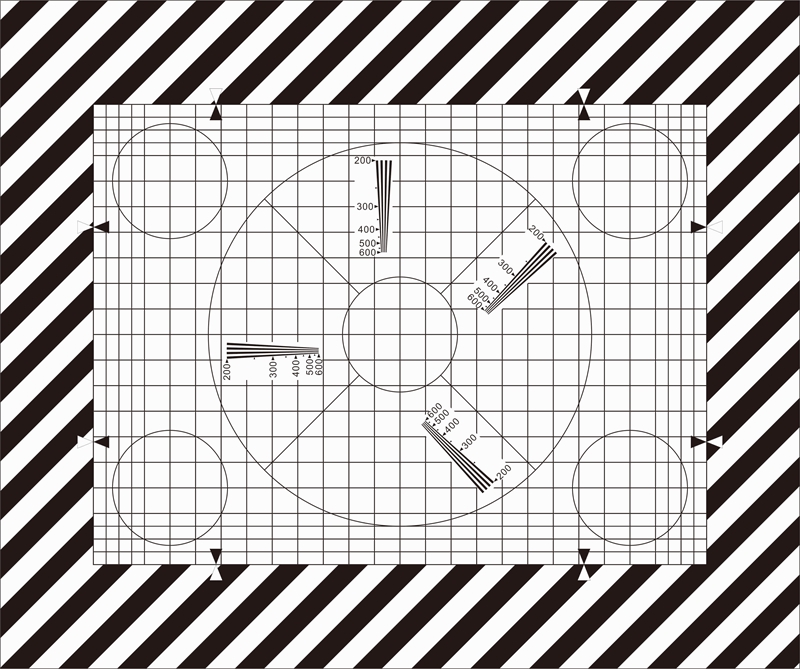

NJ-10-100A是为电视摄像机的操作调节和控制而设计的。它由允许对扫描线性进行粗略视觉评估的圆、用于调整配准的网格线和用于分辨率评估的楔组成。
白色背景上布置有23条水平线和35条垂直线组成的网格结构。3条网格线将中间的3条网格线分隔开。网格线的宽度为图片宽度的0.15%。大的圆线直径为图片高度的83 /3%，5个小的圆线直径为图片高度的25%。
4个分辨率楔在大圆圈内，角度分别为0°、45°、90°和135°对应于2- 10mhz的信号频率。(标记结束于8mhz和600行)。
使用
