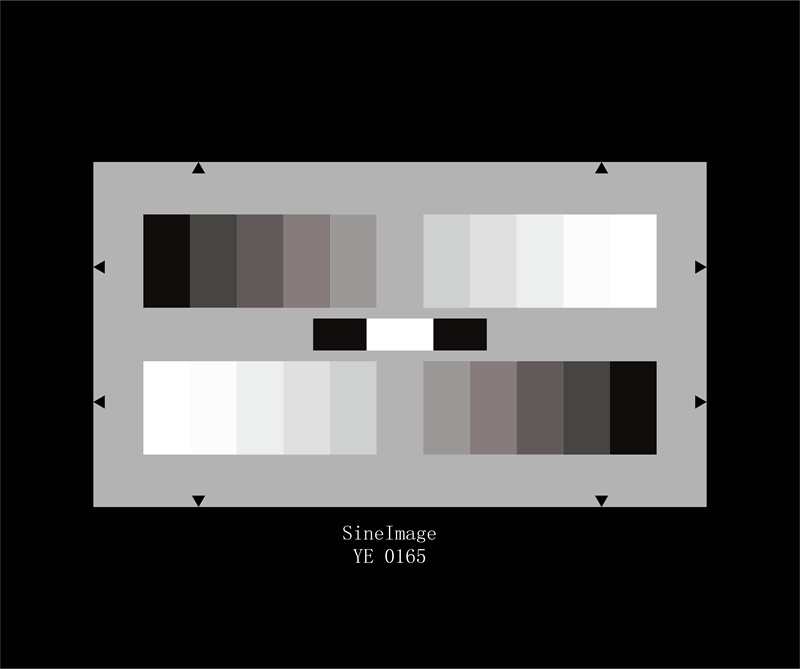

The YE0165 is designed for evaluation the halftone reproduction of 16:9 electronic cameras. Two 11-graduated counter current gray scales are arranged on a gray background (D ≈ 0.56), the gray scale corresponds to the ITU recommendation BT.709.
根据BT.709的最佳伽玛校正相机的输出信号产生两个反向电流，线性阶跃信号。灰度测试卡
灰度的对比度范围为40:1。
11阶灰度值如下:
| 阶 | 密度 | 反射比 | BT.709的视频信号率 | 伽马0.45的视频信号率 |
| 1 | 0.05 | 89 | 100 | 100 |
| 2 | 0.13 | 74 | 91 | 92 |
| 3 | 0.22 | 60 | 82 | 84 |
| 4 | 0.32 | 48 | 73 | 75 |
| 5 | 0.43 | 37 | 64 | 67 |
| 6 | 0.56 | 28 | 55 | 59 |
| 7 | 0.70 | 20 | 46 | 51 |
| 8 | 0.88 | 13 | 37 | 43 |
| 9 | 1.08 | 8 | 28 | 35 |
| 10 | 1.34 | 5 | 19 | 26 |
| 11 | 1.64* | 2 | 11 | 19 |
*反射图的生产工艺允许最大印刷密度为1.64。最黑暗的步骤的目标值是1.70。因此，最后一步的距离略有不同
两个黑色区域和一个白色区域位于灰色区域之间。中间黑色区域的密度是D >3(缓解& lt;之间的白斑密度为0.05(缓解率为89.9%)。
建议用法:
调整光圈，直到波形监视器上最轻的光斑达到100%视频信号。根据ITU建议BT.709的最佳校正相机，最暗的补丁将达到10%的信号水平。
当使用伽玛校正为0.45的这个图表时，每一步的视频信号电平都会发生变化，如上表所示。
