扇形西门子之星测试卡 (36 周期)
Product Presentation

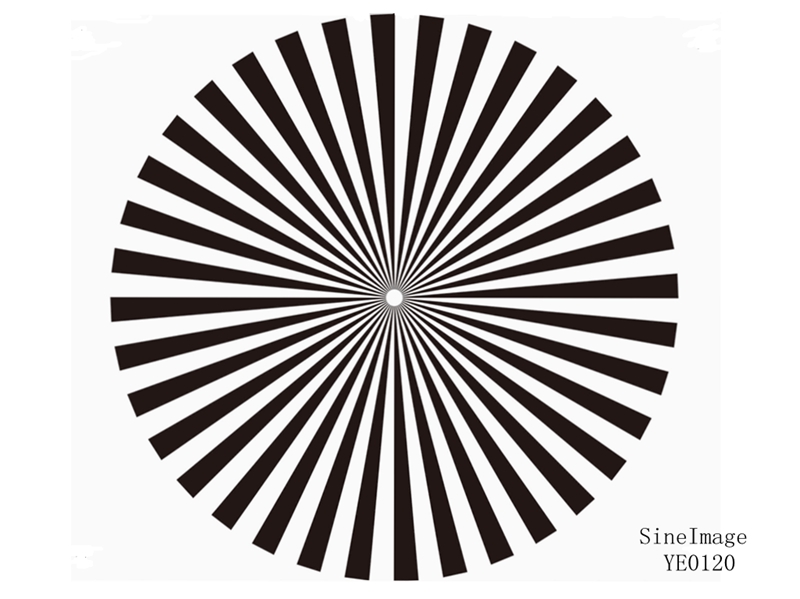

YE0120测试图是为调整相机镜头和检查焦距而设计的。白色背景上是西门子36部门的一颗星。

YE0120测试图是为

  • 相机镜头调整
  • 回检焦距

在低透射滤波器的帮助下,通过低电平照明,确保相机在光圈处于打开位置时没有过度调制。

a) 光学对焦:调整变焦镜头最大焦距对焦。

b)背焦距(镜头):通过调节螺丝机械调节镜头,调整焦距最短的焦距,优化交替使用 a).

c) 后焦距(摄像管):如果焦距在最大焦距和最短焦距之间随通道而变化,则必须在光轴上机械地调整单个摄像管。
1、选择白色的通道。设置最大焦距的光学焦点。用最短焦距和发散焦距调整w通道的摄像管,直到达到最佳焦距。如有必要,可通过光学调焦交替进行优化。
2、在不改变光学对焦调整和最短焦距的情况下,调整红蓝摄像管,直到达到最佳对焦。通过后焦距调整,使图像的焦距(对焦调整)保持在所有焦距(放大)和与目标的恒定距离。
