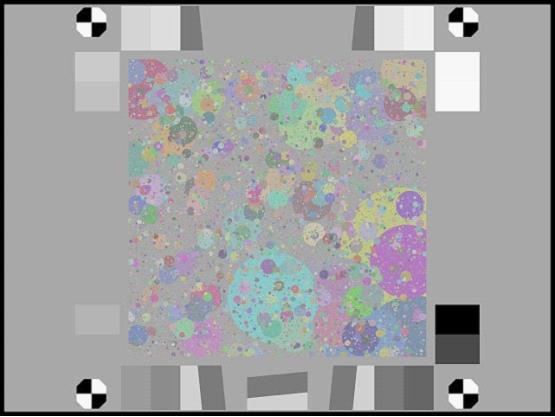

颜色溢出(枯叶)测试图
Product Presentation

颜色溢出测试卡(枯叶测试卡的一个变种)用于测量纹理的锐度比旧的枯叶测试卡有几个优势。主要特点:

  • 它与传统的枯叶测试卡不同,中心区域的硬币图案几乎是完全尺度不变的,这提高了MTF测量的准确性和鲁棒性,因此它们与原始图像的其他方法(如倾斜边缘)有很好的相关性(没有不均匀或非线性处理)。
  • 最大对比度范围是3:1,在CPIQ阶段3草案纹理模糊米制草案规范要求。
  • 它更加统一,也就是说。,比其他枯叶图更具有移位不变性。
  • 它包含倾斜的边缘(2:1和4:1对比度),便于与枯叶测试卡进行比较。
  • 枯叶测试卡左右的灰度区域与枯叶测试卡具有相同的平均密度,可以利用McElvain等技术对其进行有效的噪声PSD去除。
  • 包括注册标记和16个灰度补丁。用于创建灰度补丁的线性级别是0到255,步骤17(与即将发布的ISO 12233标准草案中的西门子星图相同)。
Spilled Coins chart sizes Spilled Coins region Printed region Media size total
12" × 12"
305 mm × 305 mm
22.4" × 16.8"
569 mm × 426 mm
24" × 18"
610 mm × 458 mm
8" × 8"
203 mm × 203 mm
14.93" × 11.2"
379 mm × 284 mm
16" × 12"
458 mm × 305 mm
6" × 6"
152 mm × 152 mm
11.2" × 8.4"
284 mm × 213 mm
12" × 10"
305 mm × 254 mm
超小 (High Precision Transmissive) 5.536" × 5.536"
141 mm × 141 mm
9.25" × 7.75"
159 mm × 197 mm
10" × 8"
254 mm × 203 mm
