YE0188 được thiết kế với sự tôn trọng của 'ColorChecker' nổi tiếng. Được sử dụng trong nhiếp ảnh, phim ảnh và TV, biểu đồ bao gồm 18 mảng màu và thang màu xám 6 bước.

Sử dụng biểu đồ hiển thị màu ColorChecker

Mục tiêu cuối cùng của bất kỳ quá trình nhiếp ảnh, xuất bản điện tử, in ấn hoặc truyền hình là tái tạo tất cả các màu sắc một cách hoàn hảo. Tuy nhiên, màu sắc là một vấn đề rất chủ quan.

Để giúp đưa ra những đánh giá có ý nghĩa về sự thể hiện màu sắc, một tiêu chuẩn so sánh hoàn toàn không chủ quan là cần thiết. Biểu đồ ColorChecker cung cấp tiêu chuẩn cần thiết để so sánh, đo lường và phân tích sự khác biệt trong tái tạo màu sắc trong các quy trình khác nhau.

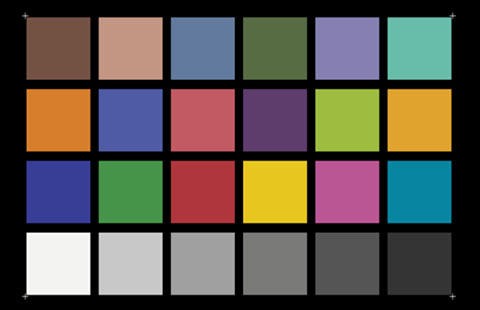

ColorChecker là một dãy bàn cờ gồm 24 ô vuông màu được chuẩn bị khoa học trong một loạt các màu sắc. Nhiều trong số các hình vuông này đại diện cho các đối tượng tự nhiên được quan tâm đặc biệt, chẳng hạn như da người, tán lá và bầu trời xanh. Những hình vuông này không chỉ có cùng màu với các đối tác của chúng, mà còn phản chiếu ánh sáng theo cùng một cách trong tất cả các phần của quang phổ nhìn thấy được. Do tính năng độc đáo này, các hình vuông sẽ phù hợp với màu sắc của các vật thể tự nhiên dưới bất kỳ sự chiếu sáng nào và với bất kỳ quá trình tái tạo màu sắc nào.

Biểu đồ ColorChecker cung cấp một cách dễ dàng để nhận biết và đánh giá nhiều yếu tố có thể ảnh hưởng đến việc tái tạo màu sắc. Để đánh giá hiệu quả của việc thay đổi bất kỳ yếu tố nào, chỉ cần so sánh hình ảnh màu của biểu đồ khi nó xuất hiện trên ảnh, ảnh truyền hình, màn hình máy tính hoặc mẫu in - với ColorChecker thực tế. So sánh này có thể được thực hiện trực quan hoặc thông qua các phép đo mật độ quang.

ColorChecker được cân đối để các ô vuông riêng lẻ đủ lớn để đo bằng mật độ kế. Nhiều biến số có thể ảnh hưởng đến loại ánh sáng được ColorChecker phản ánh. Chúng bao gồm bản chất phổ của các nguồn sáng và của các vật thể gần đó có thể phản chiếu ánh sáng về phía biểu đồ hoặc ảnh hưởng đến sự chiếu sáng. Ngoài ra, ống kính máy ảnh có thể hơi màu hoặc có thể thu thập ánh sáng đi lạc từ bên ngoài ColorChecker. Loại mực in phim, thiết bị, xử lý và (trong tái tạo nghệ thuật đồ họa) cũng có thể ảnh hưởng đến sự thể hiện màu sắc. Ngay cả sự xuất hiện của ColorChecker và bản sao được chụp của nó cũng có thể bị ảnh hưởng bởi các điều kiện xem.

Chúng tôi đề cập đến các biến này để khi bạn sử dụng ColorChecker, bạn sẽ biết về chúng và thực hiện các bước để kiểm soát chúng. Bằng cách này, bạn sẽ có thể biết sự khác biệt nào trong biểu hiện màu sắc có thể được gán cho phần nào trong hệ thống của bạn. Rõ ràng, bạn có thể cần phải thực hiện một số thử nghiệm được kiểm soát để tính đến các biến thể không chủ ý trong quá trình.

Ứng dụng được đề xuất

Nhiếp ảnh

1. Chụp biểu đồ ColorChecker bằng phim in màu theo hai loại chiếu sáng khác nhau để tạo ra các bản in màu. So sánh các hình ảnh (hoặc mật độ phản xạ đo được của các khu vực tương ứng trên bản in) để đánh giá hiệu quả của việc thay đổi độ chiếu sáng. Lặp lại quá trình sử dụng các bộ lọc khác nhau.

2. Thực hiện tương tự như trong # 1 ở trên, nhưng sử dụng hai loại phim trong suốt khác nhau. So sánh các slide trực quan hoặc sử dụng mật độ kế để so sánh mật độ truyền của các khu vực tương ứng.

3. Chụp biểu đồ ColorChecker bằng hai loại phim màu khác nhau. Sau đó so sánh các slide hoặc bản in với ColorChecker. Để so sánh quan trọng, nên sử dụng ánh sáng tiêu chuẩn, như được tìm thấy trong các sản phẩm chiếu sáng X-Rite. Các slide nên được xem trên trình xem độ trong suốt tiêu chuẩn và bản in phải được chiếu sáng bằng nguồn sáng 5000K. Các slide và bản in cũng có thể được so sánh bằng cách sử dụng mật độ kế.

Nghệ thuật đồ họa

1. Tạo các ngăn cách màu và các tấm của biểu đồ ColorChecker. In bản sao mực trên giấy của biểu đồ ColorChecker. So sánh bản sao với biểu đồ gốc trong điều kiện xem tiêu chuẩn hoặc so sánh mật độ phản xạ đo được bằng mật độ kế.

2. Với thông tin này, giờ đây bạn có thể thực hiện các điều chỉnh cần thiết cho quá trình tách màu và / hoặc quá trình in của mình.

Xuất bản điện tử

1. Thực hiện quét ColorChecker bằng cài đặt mặc định của phần mềm quét của bạn. Mở hình ảnh được quét trong phần mềm tiện ích chỉnh sửa hoặc quét hình ảnh của bạn, sau đó đo và ghi lại các giá trị RGB cho mỗi bản vá trong hình ảnh ColorChecker.

2. So sánh các bài đọc này với các bài đọc từ tệp TIFF kỹ thuật số tinh khiết của YouTube của ColorChecker hoặc từ bảng bên dưới. Tính toán và ghi lại sự khác biệt.

3. Với thông tin này, bạn có thể tạo hồ sơ đặc trưng trong phần mềm chỉnh sửa ảnh hoặc quét phần mềm tiện ích. Điều này có thể được sử dụng để điều chỉnh tất cả các lần quét trong tương lai để bù cho các đặc điểm của máy quét của bạn.

Vô tuyến

1. Khung biểu đồ ColorChecker bằng máy quay video và điều chỉnh một số màn hình điều khiển để hiển thị biểu đồ giống hệt nhau.

2. Xem biểu đồ ColorChecker với một số máy quay video (đảm bảo ánh sáng luôn giống nhau). Hiển thị hình ảnh trên màn hình cân bằng và điều chỉnh camera để làm cho tất cả các màn hình khớp với nhau nhất có thể. Sự khác biệt còn lại trong biểu hiện màu sẽ được hiển thị trên màn hình.

Dữ liệu kỹ thuật

Tên màu và thông số kỹ thuật được đưa ra trong bảng dưới đây. Các ký hiệu Munsell (mô tả màu sắc theo sắc độ, giá trị và sắc độ) được sử dụng rộng rãi bởi các nghệ sĩ, nhà thiết kế và công nghệ màu. Tên ISCC-NBS được chỉ định theo phương pháp được thành lập bởi Hội đồng màu liên xã hội và Cục tiêu chuẩn quốc gia Hoa Kỳ. Các tên được gán là tên của các vật thể tự nhiên được mô phỏng toàn cảnh, tên của các nguyên thủy cộng gộp (đỏ, lục và lam) và các nguyên thủy trừ (lục lam, đỏ tươi và vàng), tên Munsell (cho loạt màu xám) hoặc viết tắt ISCC-NBS tên. Có thể tìm thấy mô tả kỹ thuật sâu hơn về biểu đồ trong bài viết Biểu đồ biểu diễn màu A của McC McCyy, H. Marcus và JG Davidson, Tạp chí Kỹ thuật nhiếp ảnh ứng dụng, Số phát hành mùa hè 1976, Tập. 2, số 3, pg. 95-99.

Lưu ý: Người dùng nên cẩn thận để tránh chạm vào các ô vuông màu của biểu đồ ColorChecker bằng ngón tay hoặc các vật có thể làm hỏng hoặc làm bẩn màu. Tránh để biểu đồ ColorChecker ra ánh sáng, trừ khi nó được sử dụng. Ngoài ra, tránh để nó tiếp xúc với nhiệt độ cao, độ ẩm cao và khói hóa chất. Tùy thuộc vào việc sử dụng, bạn nên thay thế biểu đồ ColorChecker của mình hai năm một lần để đảm bảo nhận dạng màu chính xác.
