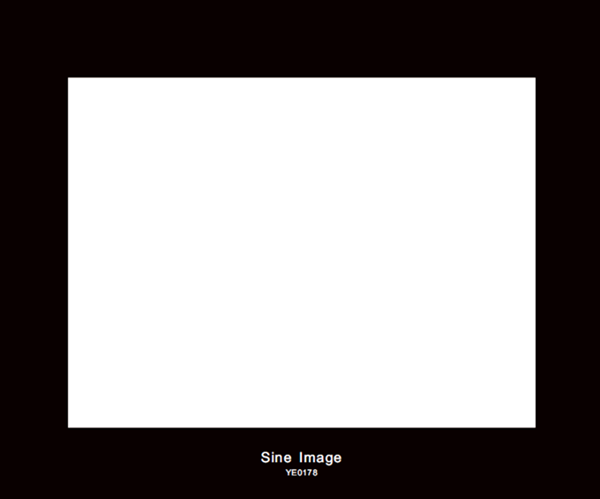

Biểu đồ kiểm tra bao gồm một bộ phim trống giữa hai tấm kính.

Biểu đồ kiểm tra được thiết kế để đo bóng trong cùng điều kiện sét như các phép đo độ trong suốt khác.

Có thể thực hiện các phép đo bóng trên đèn chiếu sáng (LG2, LE6) mà không cần bất kỳ biểu đồ nào. Nhưng sau đó các điều kiện sét khác với các phép đo khác với độ trong suốt thử nghiệm. Bằng cách sử dụng độ trong suốt thử nghiệm, cường độ ánh sáng của đèn chiếu sáng thay đổi.

Điều này được gây ra bởi hai yếu tố chồng chất
a) hiệu ứng lọc của màng và thủy tinh (hấp thụ ánh sáng 25%) và
b) sự thuyên giảm ánh sáng của ack trong suốt trong đèn chiếu sáng

Trong khi yếu tố a) chiếm ưu thế với LG2, thì yếu tố thuyên giảm b) chiếm ưu thế với quả cầu sét LE6, tức là cường độ ánh sáng tăng đáng kể khi đưa vào biểu đồ kiểm tra. Để thực hiện phép đo bóng trong cùng điều kiện ánh sáng như các phép đo khác, việc sử dụng YE0178 là rất cần thiết.

Định nghĩa độ bóng trắng hoặc độ đồng đều màu trắng

Xác định các biến thể mức trắng tối đa trong các khu vực khác nhau của hình ảnh, khi máy ảnh được hướng vào biểu đồ kiểm tra được chiếu sáng đồng đều.
